      恒盛真空層壓機設備介紹及系統參數說明
      發布日期:2017-11-17 關注次數:8145

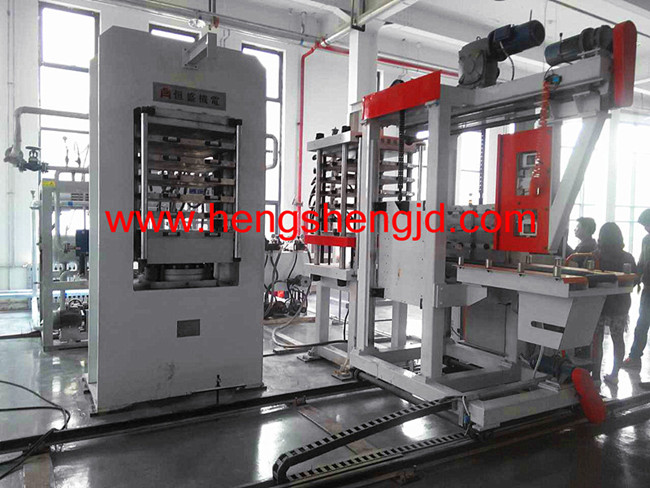

      恒盛設備產品概述:

      真空層壓機主要由壓合主機、加熱系統、液壓系統、真空系統、電梂控制系統五部分組成,具有升溫、恒溫、降溫溫,升壓、恒壓、降壓以及抽放真空的功能,可以滿足各類產品的層壓工藝要求。
      真空層壓機屬于非標設計產品,噸位和臺面尺寸可以根據壓合產品的尺寸和面壓(壓合工藝參數)進行設計。
      真空層壓機的加熱方式可采用鍋爐加熱導熱油配置溫控單元加熱(CCL壓機)、電加熱導熱油加熱、電加熱直熱式。
      真空系統根據需要可以備選。

      恒盛設備產品主要技術參數:
      1)溫控精度:±1.5℃(導熱油加熱)/ ±3℃ (電加熱)
      2)壓力精度: ±1kgf/cm 2 (±1bar)
      3)真空值:10mbar(5min)
      4)最高工作溫度: 400℃ (可以根據工藝要梆設計)
      5)平均升溫: 8 ℃/min(可以根據工藝要梆設計)
      6)平均降溫: 6℃/min (可以根據工藝要梆設計)
      7)壓機的閉合速度: 600mm/min (可以根據工藝要梆設計)
      8)層壓板溫度均勻性: ±3℃(油加熱)/ ±5℃ (電加熱)(九點檢測)
      9)層壓板平整度:±0.086mm (九點鉛絲檢測)

      恒盛真空層壓機電氣控制系統:
      采用臺灣研華專業工業控制計算機(IPC)、歐姆龍(OMRON) PLC、SHIMANDEN 智能數字儀表、施耐德(SCHNEIDER)電器元件等組成的工業計算機控制系統,對真空壓合機組的各個動作及各項技術指標進行控制,以滿足整計算機控制系統,對真空壓合機組的各個動作及各項技術指標進行控制,以滿足整個制造工藝的要求。

      恒盛真空層壓機電氣系統功能:

      1)可做多段壓力/時間的程式設置,最多可設置12段的程式;
      2)可做多段溫度/時間的程式設置,最多可設置12段的程式;
      3)可進行多個工藝程序的設定、存儲和調用,約可存儲150個;
      4)可通過實時溫度、壓力、真空曲線畫面對工藝運行過程進行實時監控;
      5)可對溫度、壓力、真空歷史曲線進行存儲、調用 、拷貝 ,可存儲1年以上;
      6)可進行壓合料溫的梳量(5點),并自動記錄和顯示;
      7)可適時顯示各工藝參數包括溫度、壓力、真空以及時間和步數;
      8)可通過集合指示燈適時明示壓機運行的狀態;
      9)系統具有故障報警功能,對設備運行過程中出現的工藝參數及硬件問題,及時報警及時處理;
      10)設備的溫度、壓力、真空采用工控機和智能數字儀表雙重控制,當工控機出現問題時,可以采用控制儀表控制繼續工作;
      11)系統具有手動和自動兩種操作方式,既可在工控機上操作,也可通過柜體上按鈕開關及智能數字儀表進行操作。
